Solución de sistema de moldeo por inyección

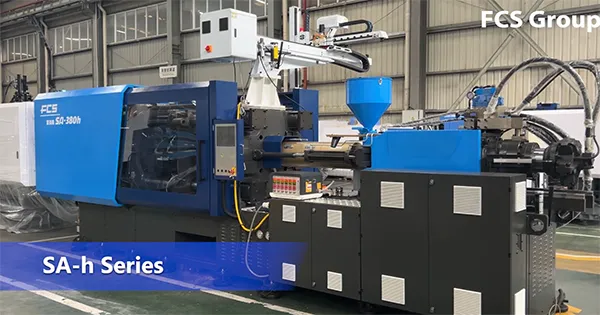

Serie SA-h

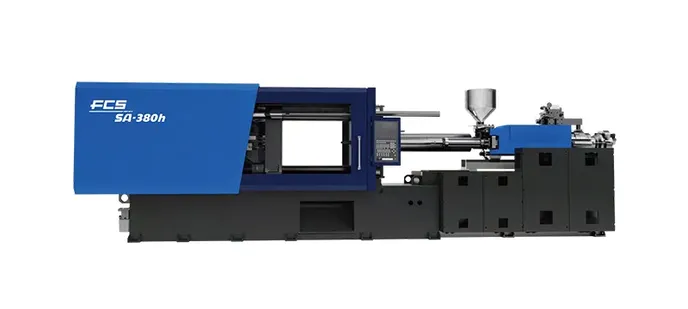

Máquina de moldeo por inyección de pared delgada
La máquina de moldeo por inyección de pared delgada es un producto recién lanzado fabricado por FCS, diseñado específicamente para producir envases de pared delgada. Este equipo de moldeo por inyección integra un sistema servohidráulico de alto rendimiento, que permite un ahorro de energía del 30%-70%. Cuenta con una estructura de válvula proporcional para una respuesta rápida y un posicionamiento preciso con tiempos de ciclo tan cortos como 1 ms. Las variaciones de temperatura se controlan estrictamente dentro de ±1°C mediante el control de temperatura PID, y la fuerza de sujeción oscila entre 170 y 600 toneladas.

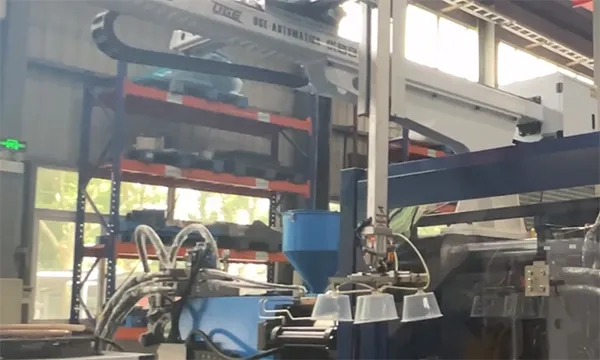

Ideal para el moldeo por inyección de envases de alimentos, bandejas de plástico, vasos de plástico y productos médicos de plástico.
Muestras de piezas de plástico moldeadas por inyección
Cubo de chocolate IML con tapa
Cubiertos de plástico desechables
Vaso de plástico desechable
Caja Bento / Caja lonchera con divisiones
Vasito para salsa
Caja para llevar alimentos
Tubo para extracción de sangre

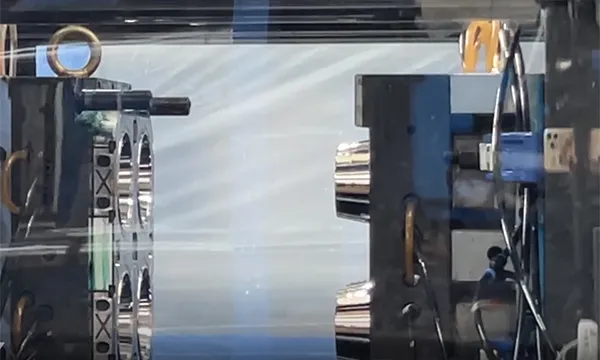

Cuenta con una placa de molde de alta rigidez que minimiza la deformación elástica y reduce la fuerza de sujeción necesaria. Equipado con válvulas proporcionales de alta velocidad mejora la respuesta del molde y la precisión de posicionamiento, lo que reduce los tiempos de ciclo.
La configuración estándar comprende un servosistema de alto rendimiento, que logra los tiempos de respuesta más rápidos de hasta 40m/s. Su diseño modular simplifica el mantenimiento y admite operaciones de doble circuito para maximizar la eficiencia del ciclo.
El sistema de moldeo por inyección está equipado con tuberías que se han sometido a un proceso sin soldadura para reducir el riesgo de fugas de aceite y aumentar la limpieza de la trayectoria del aceite, extendiendo así la vida útil de la máquina de moldeo de plástico de alta velocidad.
La plataforma de inyección y la base se mueven a lo largo de rieles lineales dobles, lo que reduce la resistencia a la fricción y mejora la precisión. Cuenta con una estructura de inyección monocilíndrica de media inercia para una puesta en marcha rápida y una alta repetibilidad.

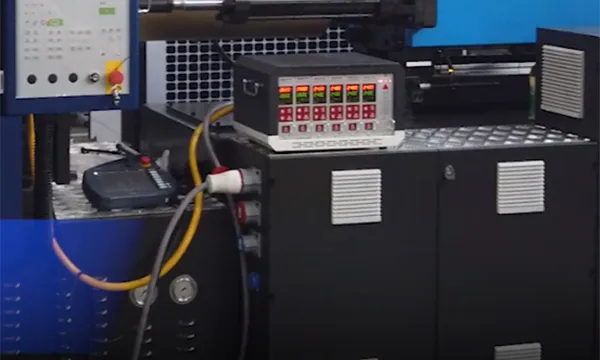

La máquina incorpora una serie de nanocalentadores infrarrojos, que garantizan un calentamiento ultrarrápido, excelente aislamiento y un ahorro energético superior al 30 %. Gracias al control PID, la temperatura se mantiene con una precisión de ±1 °C. Además, su tornillo de alta mezcla y la amplia relación L/D aseguran una plastificación más eficiente y uniforme.
Equipada con el sistema de control KEBA, ofrece tiempos de respuesta ultrarrápidos con un ciclo de operación de solo 1 ms. Su diseño ergonómico facilita el manejo, mientras que sus completas funciones de monitoreo de datos e imágenes brindan un control total y confiable del proceso.
| Modelo | Unidad | |||||
| Unidad de inyección | Tipo | - | 400 | 770 | 1000 | 1100 |
| Diámetro del tornillo | mm | 40 | 50 | 58 | 60 | |
| Recorrido del tornillo | mm | 190 | 230 | 230 | 230 | |
| Volumen teórico de inyección | cm³ | 239 | 452 | 608 | 650 | |
| Peso de inyección (PS) | g | 217 | 411 | 553 | 592 | |
| Presión de inyección | kgf/cm² | 1663 | 1710 | 1707 | 1712 | |
| Velocidad de inyección | mm/s | 365 | 395 | 475 | 515 | |
| Tasa de inyección | cm3/s | 460 | 778 | 1260 | 1459 | |
| Unidad de sujeción de moldes | Fuerza de asentamiento del molde | tonf | 170 | 290 | 460 | 600 |
| Recorrido de asentamiento del molde | mm | 430 | 550 | 750 | 820 | |
| Espesor del molde | mm | 180~520 | 220~580 | 280~730 | 300~850 | |
| Espaciado de las barras de unión (H×V) | mm | 470×410 | 580×515 | 720×720 | 830×750 | |
| Platina del molde (H×V) | mm | 745×655 | 875×875 | 1090×1090 | 1230×1150 | |
| Recorrido del eyector | mm | 135 | 140 | 140 | 180 | |
| Fuerza del eyector | tonf | 6.7 | 8.8 | 8.8 | 13 | |
| Equipo eléctrico | Motor de accionamiento máx. de la bomba | kW(380V) | 58 | 46.2+46.2 | 63.5+63.5 | 63.5+63.5+37 |
| Capacidad del calentador | kW | 10 | 20.4 | 32.6 | 33 | |
| General | Dimensiones de la máquina (L×A×A) | mm | 4900×1430×2100 | 6590×1630×2120 | 7850×1950×2080 | 8610×2170×2200 |
| Capacidad del tanque de aceite | L | 260 | 500 | 580 | 630 | |
| Peso de la máquina | t | 5.5 | 11 | 18.5 | 26 | |
Fu Chun Shin, desde 1974, es la marca líder de máquinas de moldeo por inyección en Taiwán.
