Solución de sistema de moldeo por inyección
Serie SA-p

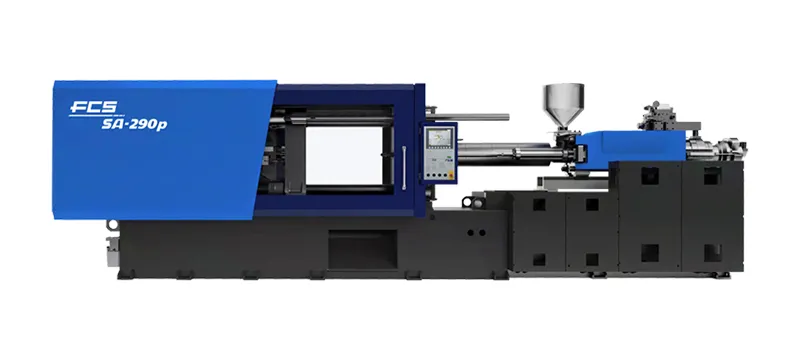

Máquina de moldeo por inyección de cubeta

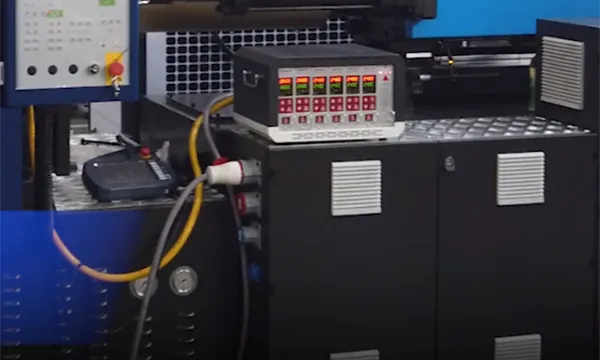

La máquina de moldeo por inyección de cubetas cuenta con un sistema servohidráulico para producir contenedores de cubetas. Este equipo de moldeo de plástico cuenta con una estructura de soporte robusta de doble eje sin soldaduras, lo que mejora la estabilidad y la precisión necesarias para un moldeo preciso. Controla las temperaturas con una precisión excepcional dentro de ±1°C utilizando un sistema PID y funciona con un ciclo de escaneo rápido de menos de 1ms. La fuerza de cierre es capaz de alcanzar entre 220 y 1,000 toneladas.
Adecuado para producir cubetas de pintura de plástico, barriles de productos químicos, cubetas de agua domésticos y varios tipos de cubetas y recipientes de plástico.
Muestras de piezas de plástico moldeadas por inyección
Cubeta de pintura
Cubo de chocolate IML con tapa

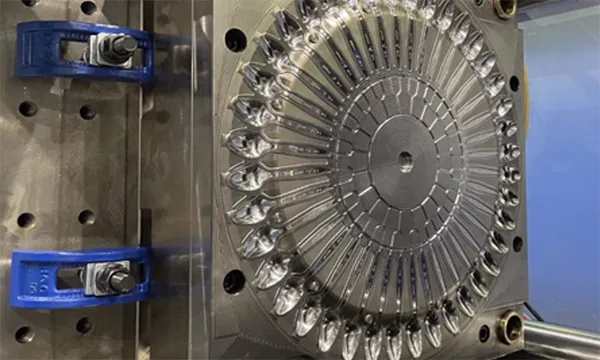

Cuenta con una placa de molde rígida que reduce la deformación elástica y disminuye la fuerza de sujeción requerida. Incluye válvulas proporcionales de alta velocidad para una respuesta más rápida, un posicionamiento más preciso y tiempos de ciclo reducidos.

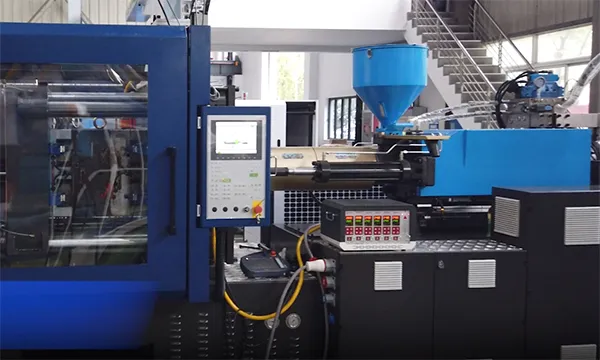

Equipado con un servosistema de alto rendimiento que responde rápidamente a hasta 40m/s y reduce el uso de energía entre un 30% y un 70%. Su diseño modular facilita el mantenimiento.
La estructura utiliza tuberías no soldadas, lo que disminuye el riesgo de fugas de aceite y mejora la durabilidad y limpieza de la máquina de procesamiento de plástico.

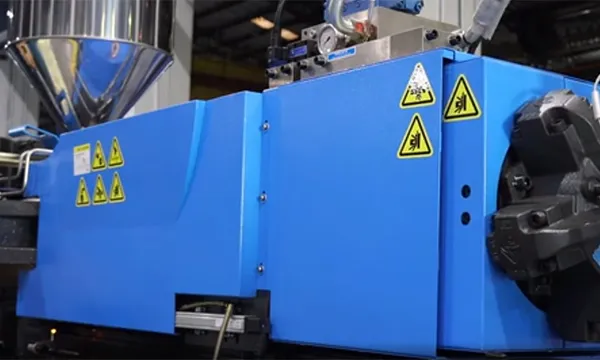

Los rieles lineales dobles soportan la unidad de inyección, lo que minimiza la fricción y mejora la precisión. La máquina de moldeo por inyección hidráulica utiliza un mecanismo de inyección de un solo cilindro de inercia media para un funcionamiento rápido y consistente.
| Modelo | UNIDAD | |||||
| Unidad de inyección | Tipo | - | 770 | 1100 | 7600e | 8800e |
| Diámetro del tornillo | mm | 50 | 60 | 100 | 110 | |
| Recorrido del tornillo | mm | 230 | 230 | 550 | 550 | |
| Volumen teórico de inyección | cm³ | 452 | 650 | 4320 | 5227 | |
| Peso de inyección (PS) | g | 411 | 592 | 3931 | 4757 | |
| Presión de inyección | kgf/cm² | 1710 | 1736 | 1764 | 1692 | |
| Velocidad de inyección | mm/s | 195 | 165 | 170 | 160 | |
| Tasa de inyección | cm³/s | 389 | 478 | 1343 | 1549 | |
| Unidad de sujeción de moldes | Fuerza de cierre del molde | tonf | 220 | 330 | 700 | 1000 |
| Recorrido de cierre del molde | mm | 500 | 640 | 1000 | 1300 | |
| Espesor del molde | mm | 200~550 | 220~610 | 400~1000 | 500~1000 | |
| Distancia entre barras de unión (H×V) | mm | 530×470 | 630×585 | 910×820 | 1090×950 | |
| Placa del molde (H×V) | mm | 800×800 | 940×900 | 1320×1320 | 1540×1400 | |
| Recorrido del eyector | mm | 135 | 140 | 175 | 270 | |
| Fuerza del eyector | tonf | 6.7 | 8.8 | 13.0 | 25.0 | |
| Equipo eléctrico | Motor de accionamiento máx. de la bomba | kW(380V) | 41.6 | 53 | 63.5+53+53 | 63.5+63.5+41.6 |
| Capacidad del calentador | kW | 20.4 | 32.6 | 57.1 | 61.8 | |
| General | Dimensiones de la máquina (L×A×A) | mm | 6320×1550×2050 | 6950×1710×2125 | 9700×2220×2180 | 11200×2800×2450 |
| Capacidad del tanque de aceite | L | 420 | 500 | 880 | 1050 | |
| Peso de la máquina | t | 10.8 | 12.8 | 29 | 48.2 |
Fu Chun Shin, desde 1974, es la marca líder de máquinas de moldeo por inyección en Taiwán.
