Serie CT-R

Máquina de moldeo por inyección de 2 componentes totalmente eléctrica

Solicite un presupuesto
Máquina de moldeo por inyección de 2 componentes totalmente eléctrica
  • Descripción
  • Aplicaciones
  • Componentes clave
  • Características
  • Especificaciones
  • Preguntas frecuentes

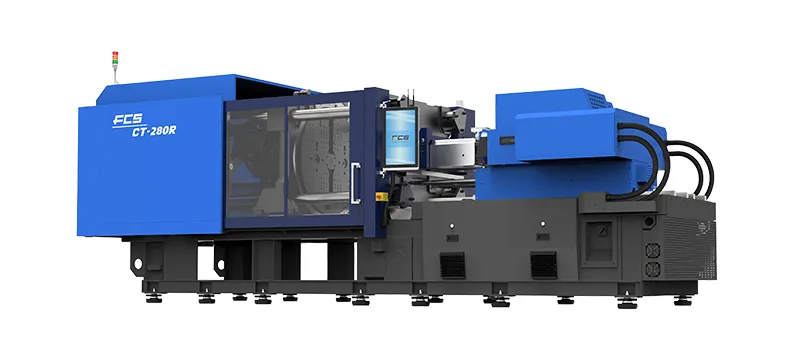

Máquina de moldeo por inyección de 2 componentes totalmente eléctrica
Descripción
Máquina de moldeo por inyección eléctrica de 180-280 toneladas para productos de plástico multicolor

Esta máquina de moldeo por inyección de 2 componentes totalmente eléctrica está diseñada para la producción de alta eficiencia de productos de componentes dobles y múltiples. Con servomotores para una rápida apertura del molde y una estructura de marco de cuatro pilares en el extremo de inyección, distribuye la tensión de manera uniforme para un moldeo estable. Esta tecnología mejora la multifuncionalidad y la eficiencia operativa y garantiza un control posicional preciso de hasta 0.01mm. Con una fuerza de sujeción que oscila entre 180 y 280 toneladas, esta máquina de moldeo por inyección está optimizada para procesos de moldeo precisos y controlados.

Unidad de inyección
  • Carrera de inyección: 130mm-190mm
  • Capacidad de inyección: 30g-275g
  • Presión de inyección: 1650kgf/cm²-3000kgf/cm²
  • Tasa de inyección: 46g/s-434g/s
Unidad de sujeción
  • Fuerza de sujeción: 180tonf-280tonf
  • Carrera de sujeción: 440mm-490mm
Eléctrico
  • Potencia eléctrica: 30kW-58kW
  • Potencia de calefacción eléctrica: 4 kW-14.3kW
  • Sistema de accionamiento: eléctrico
Aplicaciones

Perfecto para producir productos de plástico multicolor y bicolor en diversas industrias con requisitos de alta precisión, incluida la fabricación de piezas electrónicas, suministros médicos y producción de envases cosméticos.

Muestras de piezas de plástico moldeadas por inyección
Mascarilla de oxígeno de 2 colores Mascarilla de oxígeno de 2 colores
Envases cosméticos Envases cosméticos
Tapa Flip Top de dos colores Tapa Flip Top de dos colores
Tapa de botella antiderrame de 2 colores Tapa de botella antiderrame de 2 colores
    1. Moldeo por inyección de envase hermético bicolor
    2. Moldeo por inyección de envase hermético bicolor

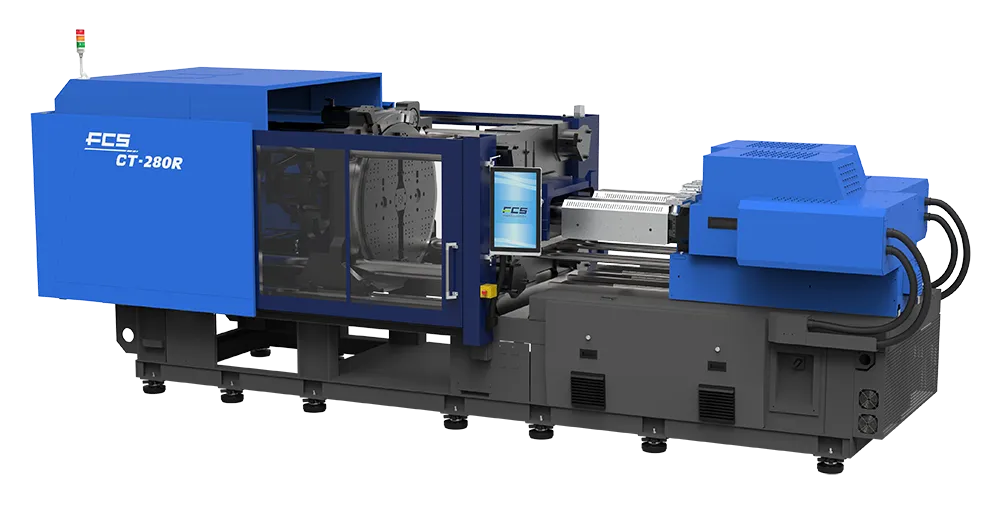

All-Electric Injection Molding Machine
Componentes clave

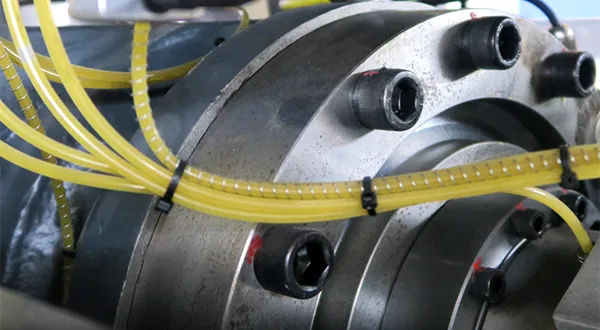

Sistema rotativo servo de precisión
Sistema rotativo servo de precisión

Aumenta la velocidad operativa entre un 30% y un 50%, reduciendo los tiempos de ciclo y garantizando transiciones rápidas y estables. Un sistema de posicionamiento ofrece una precisión excepcional de hasta 0.005°, estabilizando el proceso de moldeo por inyección para mejorar la calidad del producto.

Sistema de gestión inteligente
Sistema de gestión inteligente

Compatible con el estándar OPCUA, esta máquina de procesamiento de plástico puede integrarse con el sistema de gestión inteligente iMF4.0 para proporcionar servicios personalizados y mejorar el control operativo.

Tecnología de servomotor
Tecnología de servomotor

Toda la máquina de moldeo de plástico está controlada por servomotores, lo que garantiza operaciones rápidas y suaves al tiempo que ahorra entre un 40 y un 70% más de energía que los sistemas hidráulicos tradicionales.

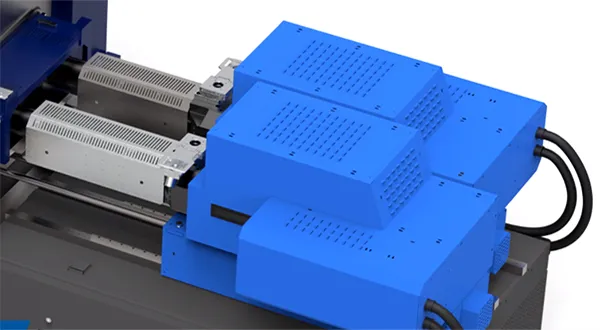

Unidad de inyección eficiente
Unidad de inyección eficiente

Equipado con tubos de material independientes dobles o múltiples que funcionan de forma sincronizada para reducir significativamente los tiempos de ciclo. Los tornillos y barriles están hechos de acero de aleación especial con tratamiento de nitruración iónica, lo que proporciona una excelente resistencia a la corrosión, resistencia al desgaste y tolerancia a altas temperaturas.

Características
  • El diseño sin barra de unión minimiza la contaminación y el desgaste, lo que lo hace especialmente adecuado para productos médicos y electrónicos, al tiempo que reduce el consumo de energía
  • Cuenta con protección inteligente contra el moho para minimizar los riesgos de compresión del molde
  • Los tubos de material independientes dobles o múltiples trabajan juntos para disminuir los tiempos del ciclo de moldeo
  • La baja fricción del riel durante la carga de material reduce la contrapresión a casi cero, evitando eficazmente el desbordamiento de la boquilla o el canal caliente

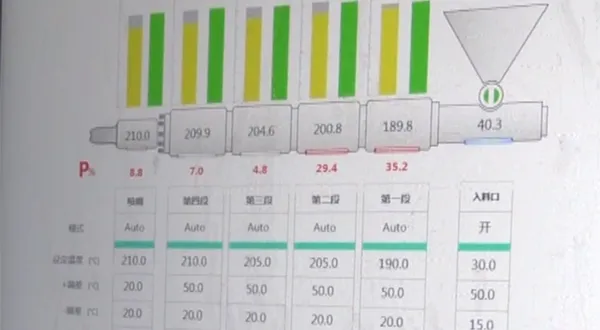

  • El control preciso sobre el calentamiento, con una precisión de temperatura de 0.1°C y control segmentado, mejora las capacidades de plastificación; El control de posición de hasta 0.01mm garantiza ciclos de movimiento y acción precisos
Especificaciones
Modelo UNIDAD CT-180R CT-230R CT-230R CT-280R
Unida de inyección Tipo - 160 290 290H 290H 490H
Diámetro del tornillo mm 18 25 30 35 25 30 35 40 25 30 35 40 30 35 40 45
Recorrido del tornillo mm 130 165 165 165 190
Volumen teórico de inyección cm³ 33 64 92 125 81 117 159 207 81 117 159 207 117 159 239 302
Peso de inyección (PS) gram 30 58 84 114 74 106 144 189 74 106 144 189 106 144 217 275
Presión de inyección kgf/cm² 3000 2700 2300 1700 2800 2500 2000 1650 2800 2500 2000 1650 2500 2000 2000 1650
Velocidad de inyección mm/s 200 200 300 300
Tasa de inyección g/s 46 89 129 175 89 120 175 229 134 193 263 343 193 263 343 434
Velocidad máx. de rotación del tornillo rpm 350 350 350 350 300
Distancia entre los centros de los cilindros mm 400 500 500 500
Unidad de sujeción de moldes Fuerza de cierre del molde tonf 180 230 230 280
Recorrido de cierre del molde mm 440 490 490 490
Espesor del molde mm 180~550 200~700 200~700 200~700
Distancia entre barras de unión (H×V) mm 740×450 960×680 960×680 960×680
Recorrido efectivo del eyector mm 70 80 80 80
Fuerza del eyector tonf 4 4.0 4.0 4.0
Diámetro de la mesa giratoria mm 830 1050 1050 1050
Diámetro máx. de giro del molde set 900 1218 1218 1218
Equipo eléctrico Alimentación principal kW 30 40 50 50 58
Controlador de temperatura set 5 5 5 5 5
Capacidad del calentador kW 4.0 4.0 6.1 6.1 7.8 7.8 7.8 7.8 10.2 7.8 7.8 7.8 10.2 7.8 7.8 11.3 14.3
General Dimensiones de la máquina (L×A×A) mm 5350×1800×2100 6020×2020×2200 6020×2020×2200 6520×2020×2200
Peso de la máquina ton 12 14.5 14.5 14.5 16
Para más detalles, consulte el documento en PDF

La serie CT-R es capaz de afrontar proyectos exigentes que van desde el sobremoldeo bicolor y la producción de piezas transparentes en dos tonos, hasta la coinyección de materiales duros y blandos en una sola operación. Además, permite integrar componentes mediante moldeo por inserción, ampliando así las posibilidades de diseño y producción.

  • Moldes rotativos: Ideales para trabajar con mesas giratorias, necesitan un diseño con estaciones que permitan giros de 180° o 90°, garantizando precisión en la inyección.
  • Moldes deslizantes: Una opción práctica para producciones de menor volumen o para piezas con materiales complejos, ya que incorporan sistemas deslizantes que facilitan el cambio de posición en la inyección.

Sí. Dependiendo de las necesidades de producción, la máquina puede evolucionar de una configuración estándar de dos unidades de inyección a tres o incluso más. De esta manera, se pueden combinar diferentes materiales y colores en un mismo proceso, haciendo posible el moldeo tricolor o multicolor con gran versatilidad.
Tags
  • fabricante de maquinaria de plástico
  • máquina de moldeo por inyección
  • moedo por inyección
  • moldeado por inyección
  • moldeo de plástico
    • Contáctenos para iniciar la conversación hoy mismo.

    Fu Chun Shin, desde 1974, es la marca líder de máquinas de moldeo por inyección en Taiwán.

    CNBFOR3@fcs.com.tw
    +86-13456155250 (WhatsApp/WeChat)
    Más maquinaria de moldeo por inyección
    Serie FA Máquina de moldeo por inyección servohidráulica
    Máquina de moldeo por inyección servohidráulica
    • Carrera de inyección: 115mm-450mm
    • Capacidad de inyección: 47g-2604g
    • Presión de inyección: 1434kgf/cm²-2667kgf/cm²
    • Tasa de inyección: 66g/s-519g/s
    Serie LN Máquina de moldeo por inyección de 2 placas
    Máquina de moldeo por inyección de 2 placas
    • Carrera de inyección: 420mm-1310mm
    • Capacidad de inyección: 1688g-45293g
    • Presión de inyección: 1537kgf/cm²-2466kgf/cm²
    • Tasa de inyección: 495g/s-2910g/s

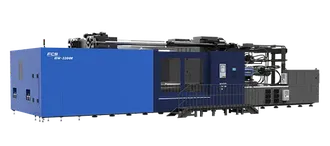

    Serie GW-R Máquina de moldeo por inyección multicomponente de 2 placas
